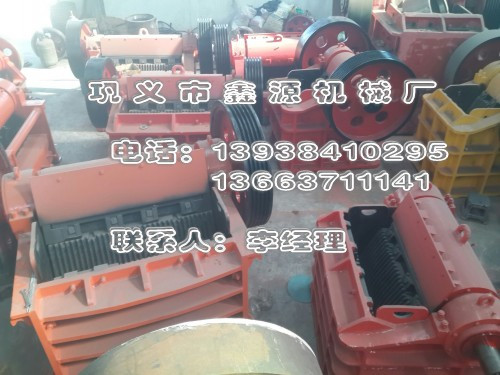

顎式破碎機機架是由由前壁、側壁和后壁以及軸承座組成一個空間框架結構，所以在機架的結構設計時一般分三大部分設計，下面我們來看一下顎式破碎機機架設計的三大部分。

　　機架前壁的設計

　　機架前壁是由一塊縱向墻板與幾塊橫向外筋側板組成，載荷主要是由橫向筋板所承受。因此一般橫向外側筋板之間不再增設與側壁平等的縱向筋板，對于大型破碎機或中小型顎式破碎機可以增設1-2跟縱向筋板。國外顎式破碎機為增加前壁的緊固性，常常將前壁制造成反E型結構。

　　機架側壁的設計

　　有的顎式破碎機側壁設置1-2跟筋板，也有不設筋板的，而且在軸承下面也不設加強筋板。凡是在軸承下面不設筋板的機器，其主軸承中心必然與機架側壁版厚度中心相重合。為了便于安裝襯板座，一般在側壁后部設有導槽。水平方向的導槽多用于中小型顎式破碎機，斜向?qū)Р鄱嘤糜诖笾行皖€式破碎機。

　　機架后壁的設計

　　由于肘板座與導軌、肘板后面的墊片之間存在間隙，所以工作過程中產生的沖擊載荷常常將導軌和后壁沖裂，為此可以增設將肘板座與導軌、墊片之間的壓緊結構，從而消除了間隙，減少了載荷的沖擊，延長了導軌與后壁機架的使用壽命，大大提高了機架工作的可靠性。
